    英国Raptor X射线相机 —用于成像和光谱应用的高能相机

    发布时间: 2021-12-17  点击次数: 2248次

    Raptor公司成立于2006年9月,总部位于北爱尔兰,是一家主要从事高性能科学级CCD相机、EMCCD相机、InGaAs相机以及X-Ray相机设计、制造和销售的高科技公司。该公司自成立至今已有15年的历史,已逐年发展壮大,目前在 50 多个国家/地区向仪器公司、政府机构、科研实验室和大学销售相机。



    Raptor公司开发了一系列用于X射线检测应用的相机,能够提供直接检测或间接检测,结合不同的探测器芯片,实现了从VUV(<5eV)到硬X射线(>50keV)的检测,以解决成像和光谱学应用。

    Raptor公司基于X射线探测器芯片,结合现有的CCD、EMCCD和CMOS,研制出多种类型的X射线相机。

    #1

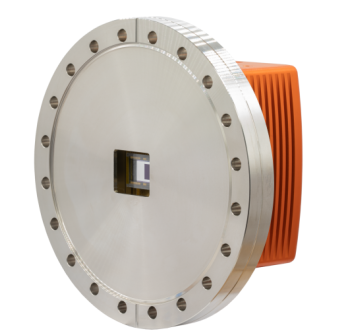

    Eagle XO(制冷CCD)



    ◆采用背照式芯片

    ◆2048 x 2048 、2048 x 512、1024 x 1024分辨率可选

    ◆采用CF152(6“)法兰,用于与真空室直接连接

    ◆深度制冷技术芯片温度可降至 -80°C

    #2

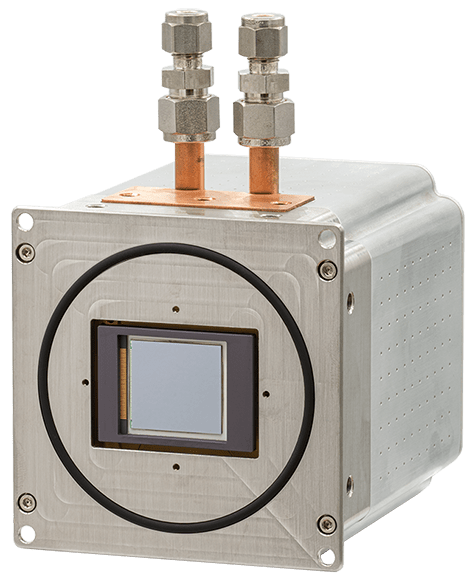

    Eagle-XV(制冷CCD)



    ◆采用背照式芯片

    ◆2048 x 2048 、1024 x 1024分辨率可选

    ◆深度制冷技术芯片温度可降至-80ºC

    ◆适用于真空压力≤10-5 mb的OEM集成产品

    #3

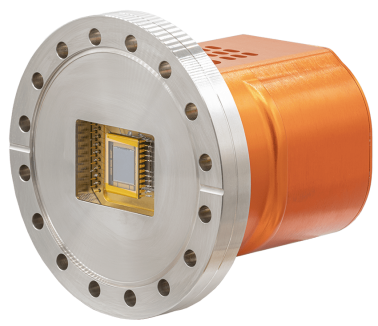

    Falcon III–XO(EMCCD)



    ◆采用背照式芯片

    ◆1024 x 1024分辨率

    ◆DN160CF(8”)法兰,用于直接连接真空室

    全分辨率帧频31Hz

    ◆深度制冷技术芯片温度可降至 -70°C

    #4




    Falcon III – XV



    ◆采用背照式芯片

    ◆1024 x 1024分辨率

    全分辨率帧频31Hz

    深度制冷技术芯片温度可降至 -70°C

    Raptor公司具有十多年的X射线相机制作经验,可根据最终用户需求提供定制化服务。

    根据要求可选:

    A.用于真空式相机的馈通选项;

    B.采用铍或铝材料的入口保护窗/环境光屏蔽窗;

    C.可提供真空式或安装法兰;

    D.可选光纤耦合配置,用于连接到具有光纤输出的附加组件。

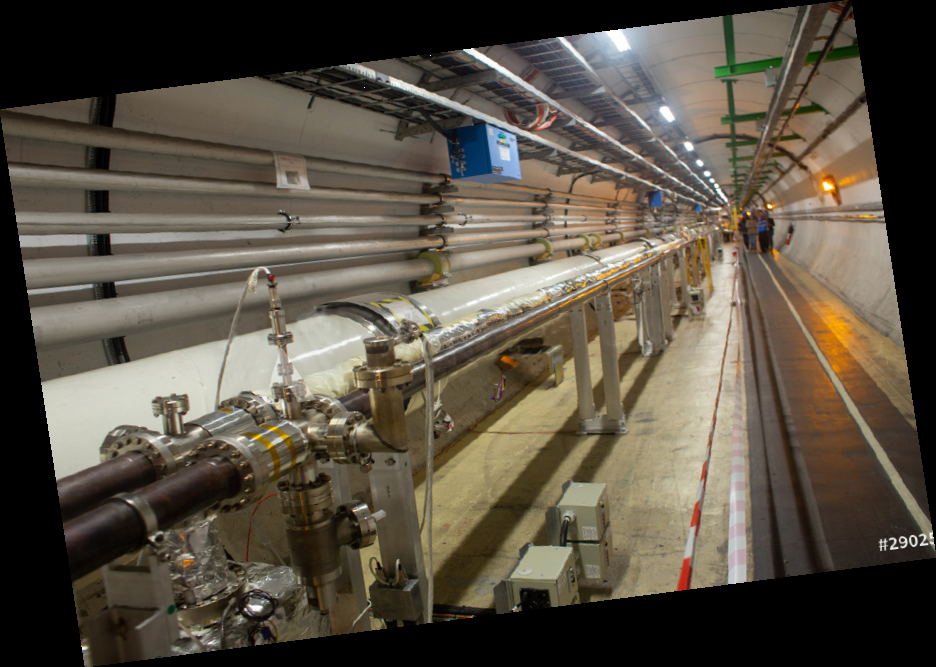

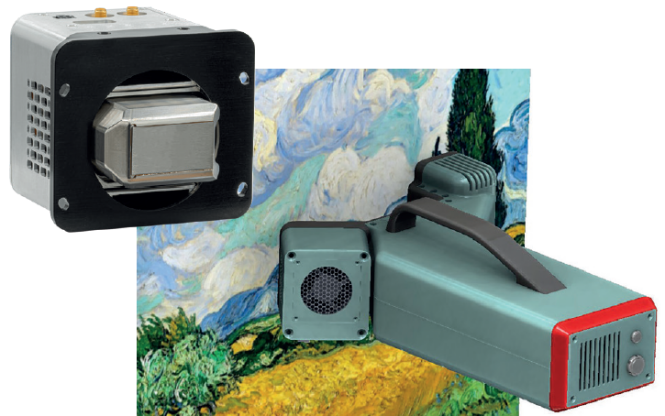

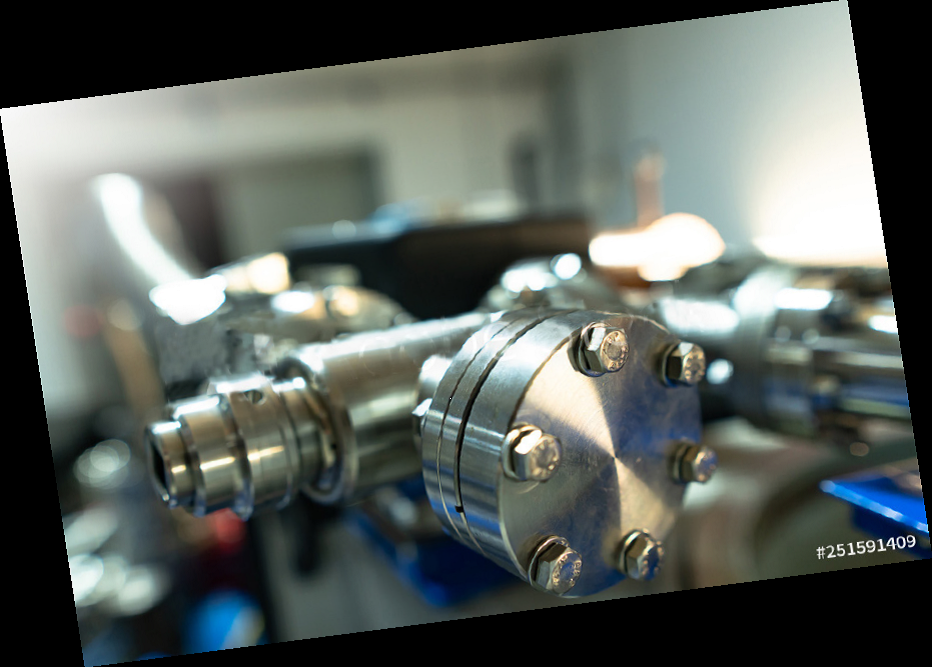

    应用案例


    西安立鼎光电是英国Raptor公司在中国区的代理商,负责该公司在中国的市场推广及技术支持。
